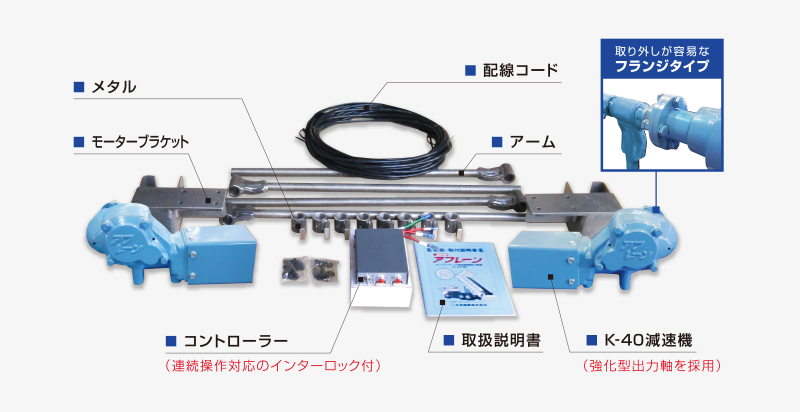

●梱包部品一覧

品名 数量 備考(付属品)
K-40減速機
(出力トルク：392N・m)		 2 M10×25六角ボルト：  8個
M10ばね座金：     8個
コントローラー 1 取付ステー：      2個
十字穴付きなべ小ネジ： 4個
スペアヒューズ25A：          1個
圧着端子オス・メス：  各6個
モーターブラケット 2
配線コード 1 4芯線(黒)：       1巻(20m)
アーム※ 4 φ25丸棒、外付けタイプ用 又は φ25上乗せタイプ用
メタル※ 8 φ25外付けタイプ用 又は φ25上乗せタイプ用
グリースニップル：      8個
取付・取扱説明書 1

※ボディー幅にあわせて、外付けタイプと上乗せタイプの2種を設定

●お客様にご用意していただくもの

  • ・シャフト(φ25丸棒)
  • ・シート枠用の丸パイプ(φ27.2 SGP推奨)
  • ・シート(必ず幌布を使用して下さい)
  • ・シート固定用のロープ
  • ・シート止め部品(平鋼、ボルト等)
  • ・モーターブラケット用の延長材、補強材
  • ・電源取出し用配線コード、
     ヒューズ(50A推奨)、接続端子

●対応自動シート枠寸法

  (※参考)長さ／8,000mmまで
       幅／ 650mmまで

●商品についてのお問い合わせ先

小平産業株式会社 部品部 電話：0285-23-6297 FAX：0285-20-3672
