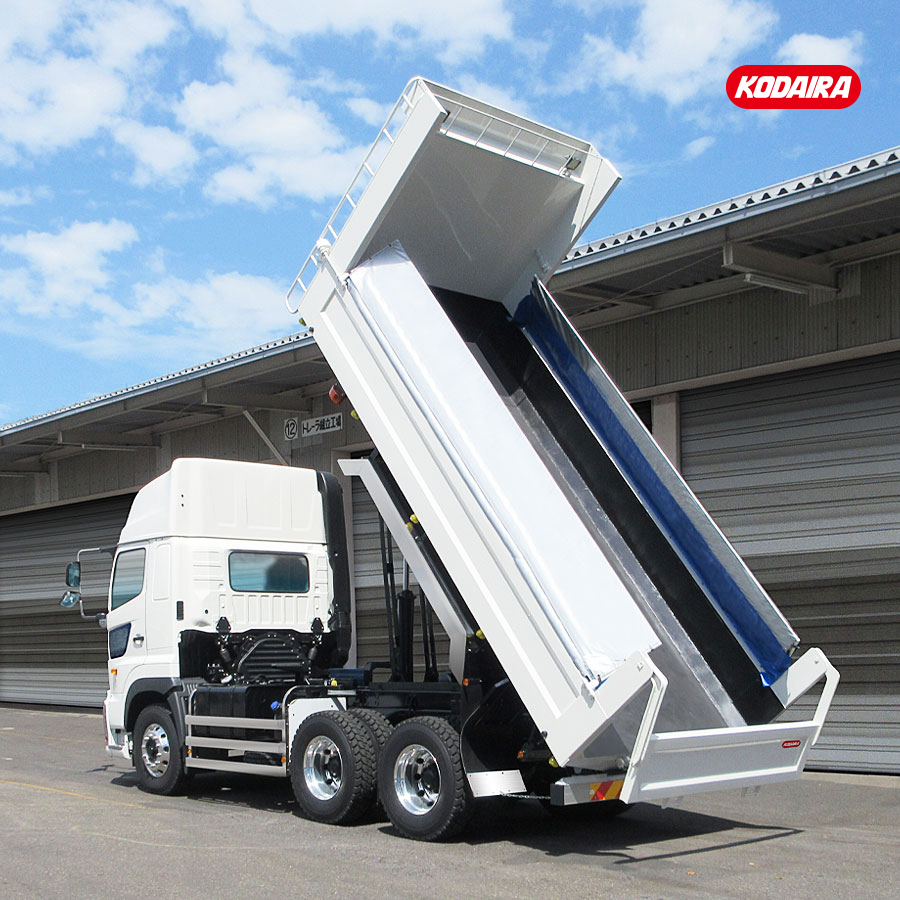

バーチカルダンプ（フレームタイプ）
バーチカルダンプ（フレームタイプ）
ダンプのスタンダードをリードする
商品の特徴
■ 横剛性に優れた強化ボディー
拡大表示
三角アームが幅広いプレートで一体化されたリンク機構や、強靭な4枚ヒンジは、横ぶれを防ぎ、ダンプ操作時の安全性を向上させます。
■ 選べるホイスト3タイプ
拡大表示
積荷の種類や、積載量、荷役の状況により、3種類のホイストシリンダーを選ぶことが出来ます。
（MH-15、MH-17、MH-19）
■ スウェーデンスチールの扱い量、国内ナンバーワン
最高クラスの引っ張り強度・耐摩耗性を兼ね備えた超高張力スチールで、ボディーの軽量化を実現します。
お客様の声
○○運輸（株） A社長様
うちはどうしても積載量が欲しかったんですよ。軽量ホイストを使ったら、希望の積載量がとれましたよ。
拡大表示
| 主要緒元・仕様 | |
|---|---|
| 積載物 | 土砂 ※『土砂』とは・・・ダンプ規正法第1条にて定められています。 （砂利、土、砕石、アスファルト、コンクリート、石炭がら、砂利状・砕石状の石灰石・けい砂） |
| 対応シャーシー | GVW（車輌総重量）20㌧～22㌧車 |
| ボディー内法長さ ※目安です |
GVW20㌧車 5,100mm～5,300mm GVW22㌧車 6,200mm～6,500mm |
| ダンプ角度 ※目安です |
最高角度 47～53°（仕様、車型による） |
| サンプル（ユーザー仕様） | |||||
|---|---|---|---|---|---|
| シリンダー | MH15 | 荷 台 板 厚 |
フロアー | 4.0mm スウェーデン鋼 | |
| 主 要 寸 法 |
内法長 | 5,300mm | サイド | 3.2mm スウェーデン鋼 | |
| 内法幅 | 2,200mm | フロント | 3.2mm スウェーデン鋼 | ||
| 内法高 | 500mm | リヤ | 4.0mm スウェーデン鋼 | ||
| 重 量 |
シャシー重量 | 8,020kg(燃料タンク300ℓ) | 最大積載量 | 8,900kg | |
| 2デフ車 GVW20㌧車 | |||||
