小平産業株式会社

パワーゲート®Vシリーズ(垂直式)
V1000
平ボディー対応

商品の特徴

拡大表示

拡大表示

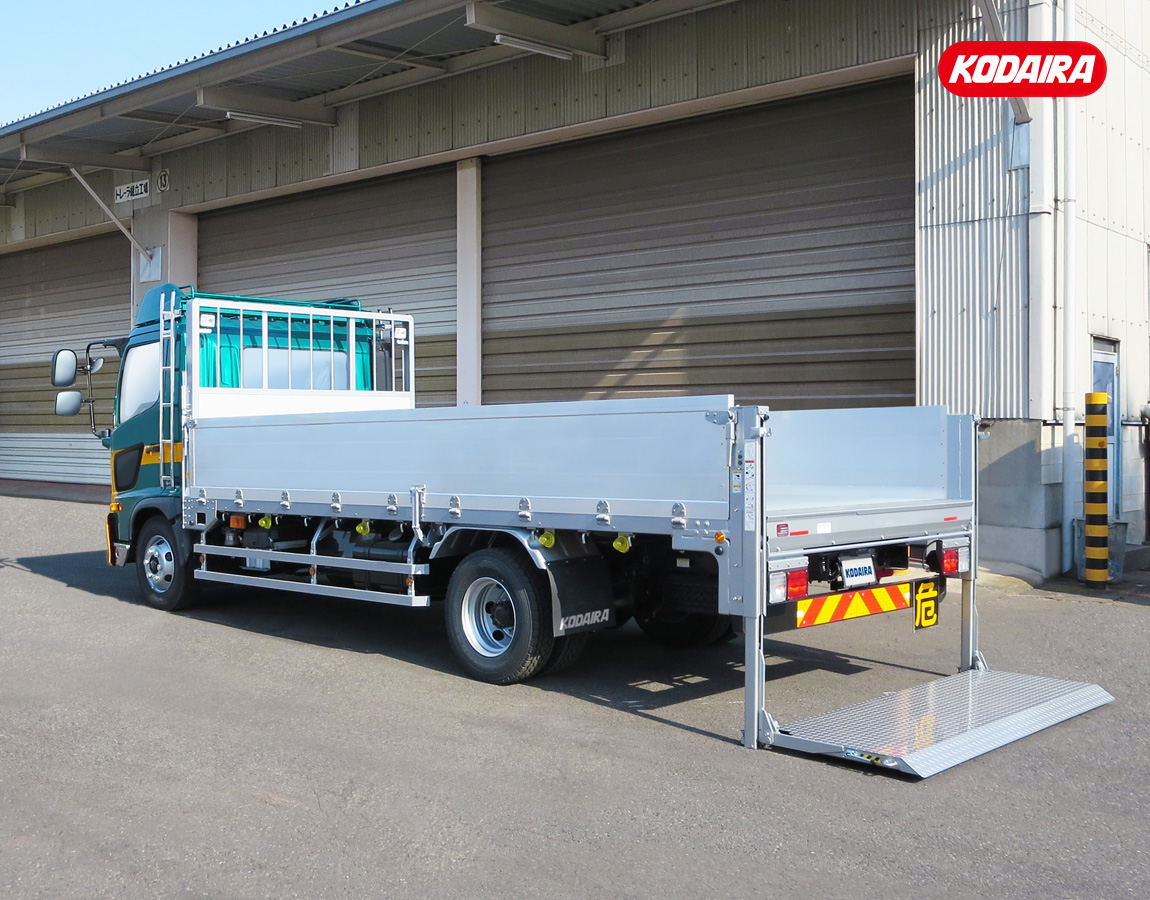

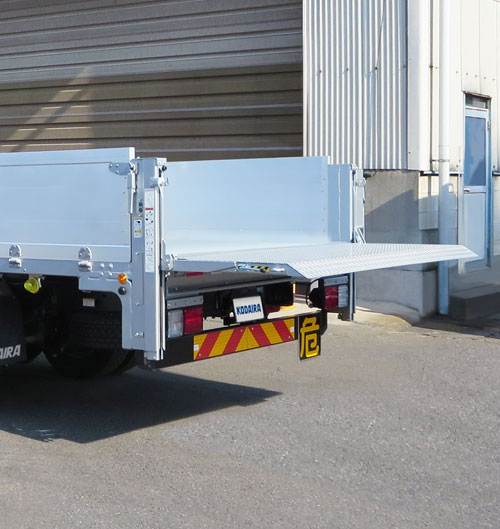

荷倒れ、ぐらつきの心配がない垂直昇降式。

お客様の声

○○燃料（株）　B部長様
ドライバーの荷役作業の負担を軽減出来ますし、時間効率も非常にいいです。
安全面や、使いやすい装置類も、良く配慮されて
いますよ。

拡大表示

主要緒元
呼称		V300	V600			V800			プレスゲートV600/V800		V600長尺ゲート			V800tilt			V1000
タイプ		-	低床	高床Ⅰ	高床Ⅱ	低床	高床Ⅰ	高床Ⅱ	低床	高床Ⅰ	低床	高床Ⅰ	高床Ⅱ	低床	高床Ⅰ	高床Ⅱ	GVW8t	GVW25t
適用車格		GVW2.5t ～5tクラス	GVW3.5t～25 tクラス			GVW5t～25t クラス			GVW3.5t ～ 7tクラス		GVW5t～25t クラス			GVW5t～8t未満 クラス			GVW8t～25t クラス
ボデーデッキ 地上高(mm)		690～ 900	750～ 900	901～ 1,050	1,051～ 1,160	750 ～900	901 ～1,050	1,051～ 1,200	750～ 900	901～ 1,050	750～ 900	901～ 1,050	1,051～ 1,200	850～ 900※4	901～ 1,050	1,051～ 1,200	1,000～ 1,210	1,211～ 1,520
リヤオーバー ハング(mm)		-	-			-			-		-			1,200以上			-
最大許容リフト 荷重(kg)		300	600			800			600/800		600［450］			800			1,000

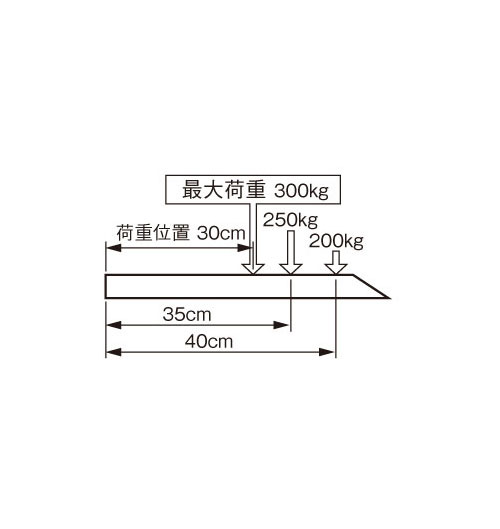

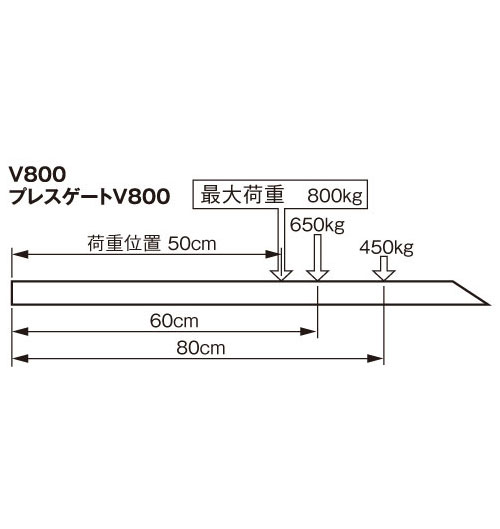

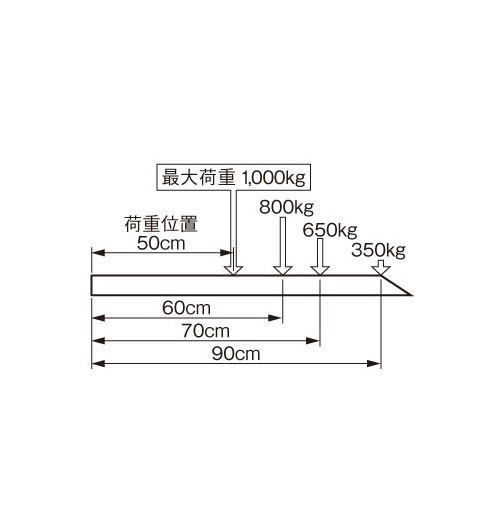

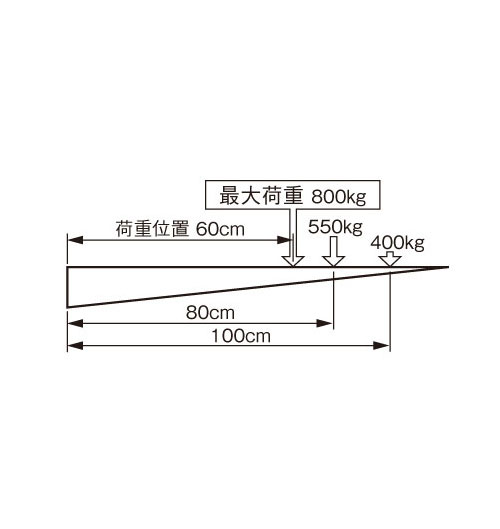

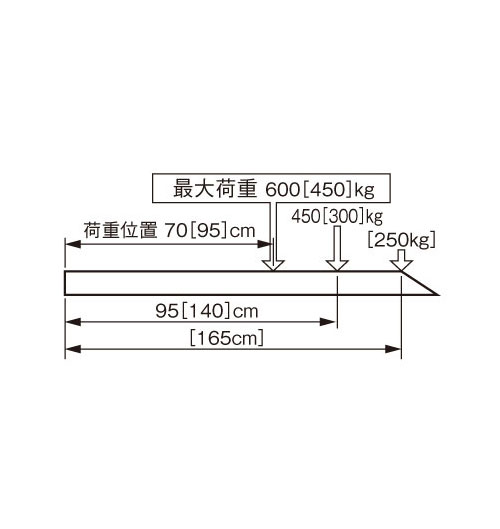

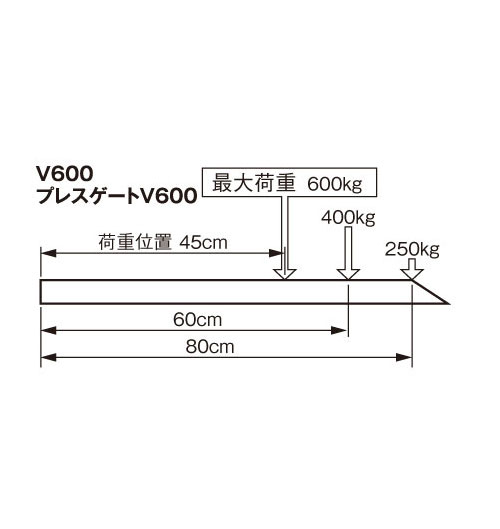

最大許容リフト 荷重分布		拡大	拡大								拡大			拡大			拡大
機構		垂直昇降ワイヤ式												垂直昇降ワイヤ式 +チルト(首振り)			垂直昇降ワイヤ式
昇降時間(秒)		5～15												9～13	11～15	13～17	5～15
開 閉 時 間	開(秒)	-												9～13			-
	閉(秒)	-												6～10			-
スイッチ		固定スイッチ												リモコン (3ｍストレートコード付)			固定スイッチ
プラットホーム 開閉操作		手動式									自動開閉(切替えレバー式)			油圧開閉式			手動式
格納ロック金具 ※1		S式							ワンタッチ式		S式			ワンタッチ式			S式
プラットホーム 開閉補助装置		-	トーションバー								-			-			トーションバー
電源		DC12・24V									DC24V・12V			DC24V
キット重量 ※2 (kg)		約150	プラットホーム幅 ※3 1,750mmまで約220 1,860mmまで約230 2,340mmまで約260			プラットホーム幅 ※3 1,750mmまで約260 1,860mmまで約270 2,340mmまで約300			約210/約250 ※3		プラットホーム幅 1,750mmの時約290 ［約315］ 1,860mmの時約300 ［約325］ 2,340mmの時約330 ［約365］			約350 (W1,750×Ｈ1,550/コラム長2,500の場合)			プラットホーム幅 ※3 2,250mmまで 約400 2,350mmまで 約420
プ ラ ッ ト ホ ｜ ム	長さ(mm)	650	850			1,000			870		1,500［2,000］			1,350・1,550			1,000
	幅(mm)	1,570	1,570～ 2,050	1,570～ 2,340	1,750～ 2,340	1,570～ 2,050	1,570～ 2,340	1,750～ 2,340	1,570		1,570～ 2,050	1,570～ 2,340	1,750～ 2,340	1,750～2,250			2,050 ～ 2,350	2,350
	先端テーパ	110mm (角度約26°)	110mm (角度約30°)						130mm (角度約27°)		110mm (角度約30°)			約6.6°～ 7.6°			170mm (角度約25°)
	材質	2.3mm縞鋼板	3.2mm縞鋼板								2.3mm縞鋼板			アルミブロック			3.2mm縞鋼板

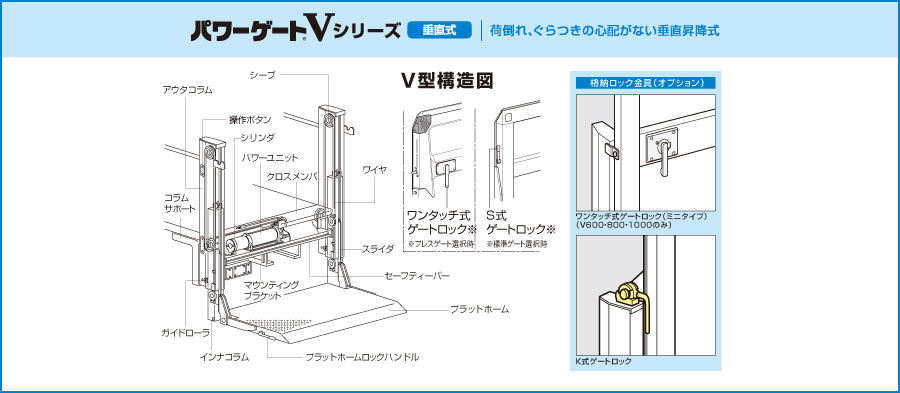

※1 格納ロック金具の形状は、上図オプション項目を参照してください。
※2 キット重量は目安です。詳細は弊社営業担当までお問い合わせください。
※3 バンボデー袈装時はキット重量が+55kg の数値になります。
※4 ボデーデッキ地上高900mm以下の車両にV800tiltを架装する場合、小型テールランプへの交換が必要です。
※V800tiltはGVW7t 以上の観音扉仕様には架装できません。※諸条件により、V800tiltが架装できない場合があります。詳細は弊社営業担当までお問い合わせください。
※V600長尺の［　］内の数値・仕様はオプション仕様（H2,000ｍｍ（2枚折れ））のものです。
