パワーゲート®Sシリーズ（アーム式）
平ボディー対応

商品の特徴

実績が証明した信頼性の高いポピュラータイプ。

お客様の声

○○燃料（株）　B部長様
ドライバーの荷役作業の負担を軽減出来ますし、時間効率も非常にいいです。
安全面や、使いやすい装置類も、良く配慮されて
いますよ。

オートルーフ（サイド回転式）

拡大表示

主要緒元
呼称 S400 S600 S800 S1000
タイプ - 低床 高床Ⅰ 高床Ⅱ 低床 高床 低床 高床
適用車格 GVW2.5t～5tクラス GVW3.5t～7t未満クラス GVW5t～8tクラス
ボデーデッキ地上高（mm） 700～900 750～895 896～1,050 1,051～1,150 750～870 871～1,200 750～870 871～1,200
最大許容リフト荷重（kg） 400 600 800 1,000

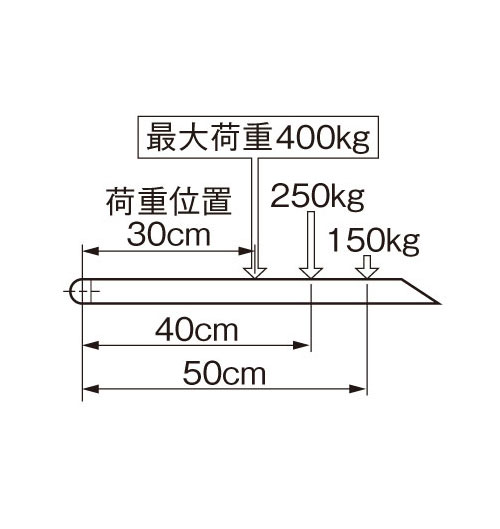

最大許容リフト荷重分布 最大許容リフト荷重分布S400

拡大

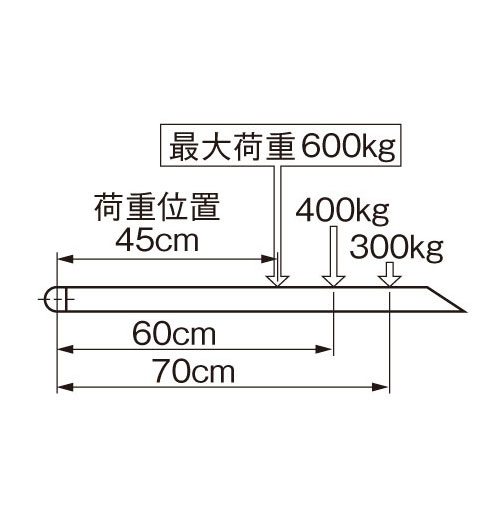

 最大許容リフト荷重分布S600

拡大

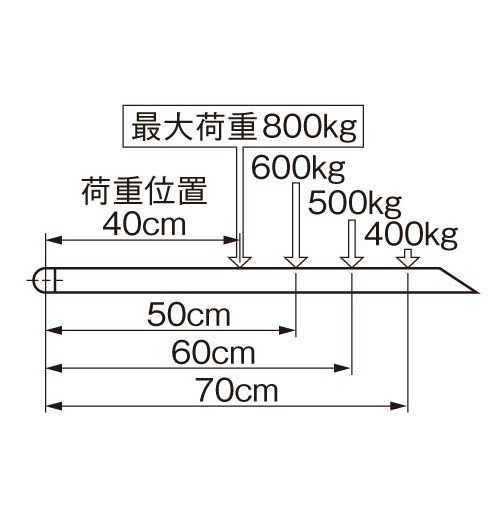

 最大許容リフト荷重分布S800

拡大

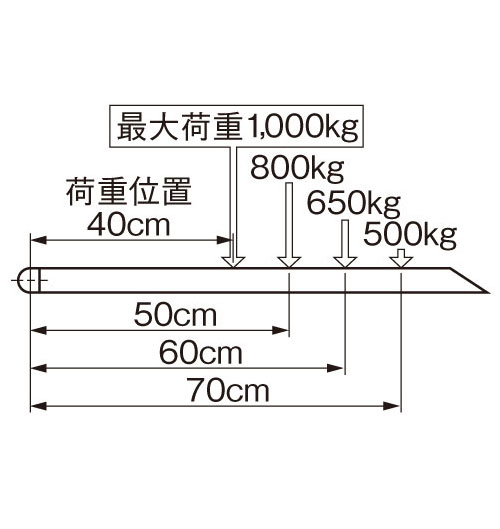

 最大許容リフト荷重分布S1000

拡大
機構 平行リンク
昇降時間（秒） 4～15 4～18
スイッチ リモコン（3ｍストレートコード付）
プラットホーム開閉操作 手動式

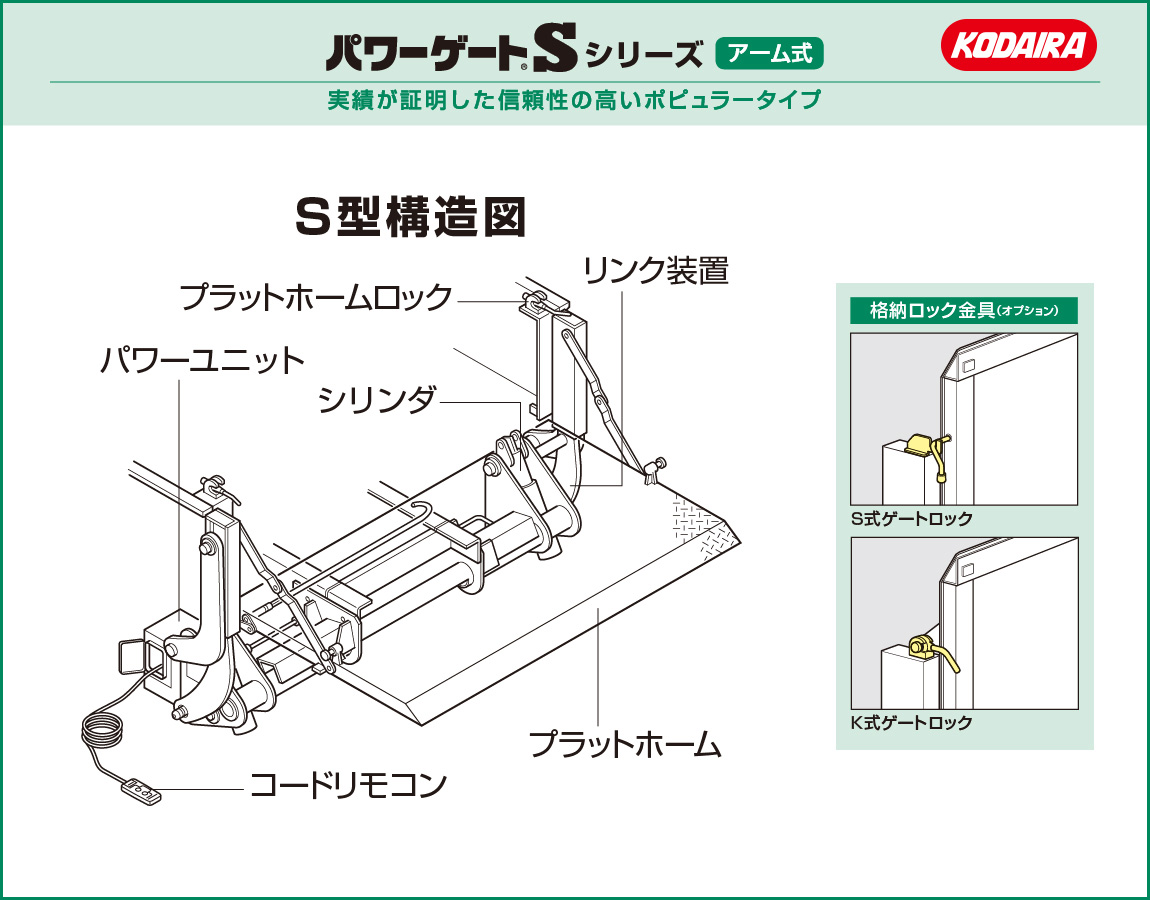

格納ロック金具 ※1 S式 S式またはK式
プラットホーム開閉補助装置 なし トーションバー
電源 DC12・24V DC24V
キット重量 ※2（kg） 約150 プラットホーム幅
1,680mmまで約220
1,790mmまで約230
2,260mmまで約260		 プラットホーム幅
1,680mmまで約260
1,790mmまで約280
2,260mmまで約300		 プラットホーム幅
1,680mmまで約275
1,790mmまで約295
2,260mmまで約320
プラット
ホーム		 長さ（mm） 650 850 1,000
幅（mm） 1,540 1,490～2,260
先端テーパ 110mm（角度約26°） 110mm（角度約30°）
材質 2.3mm縞鋼板 3.2mm縞鋼板

※1 格納ロック金具の形状は、上図項目を参照してください。
※2 キット重量は目安です。詳細は弊社営業担当までお問い合わせください。バンボデー袈装時はキット重量が+10kg の数値になります。
※S600はGVW7t 以上の車両には架装できません。
